توضح مخططات نظام الحريق توزيع مكونات الحماية من الحريق داخل المبنى، مثل أجهزة الإنذار والكشف، والرشاشات، وشبكات الإطفاء، ومضخات الحريق، وصناديق الحريق. وتُعد هذه المخططات مرجعًا هندسيًا يبيّن ما الذي سيتم تركيبه، وأين سيتم تركيبه، وبأي مواصفات.
تُستخدم هذه المخططات في تصميم النظام، تنفيذ الأعمال في الموقع، ومراجعة المطابقة مع متطلبات الكود السعودي للحماية من الحريق والجهات المختصة. فهي توضّح مواقع الأجهزة، أقطار الشبكات، ومسارات الكابلات والأنابيب، والبيانات الفنية اللازمة للمراجعة والتنفيذ. لذلك تُعد مخططات نظام الحريق خطوة أساسية في مشاريع السلامة، سواء كان المشروع مبنى جديدًا، أو توسعة، أو تغيير نشاط، أو تعديلًا على نظام قائم.
يوضح هذا الدليل معنى مخططات نظام الحريق وأنواعها، ومكوناتها ورموزها، وعلاقتها بمتطلبات الدفاع المدني، والحالات التي تحتاج فيها المنشأة إلى إعداد مخطط جديد أو تحديث مخطط قائم.

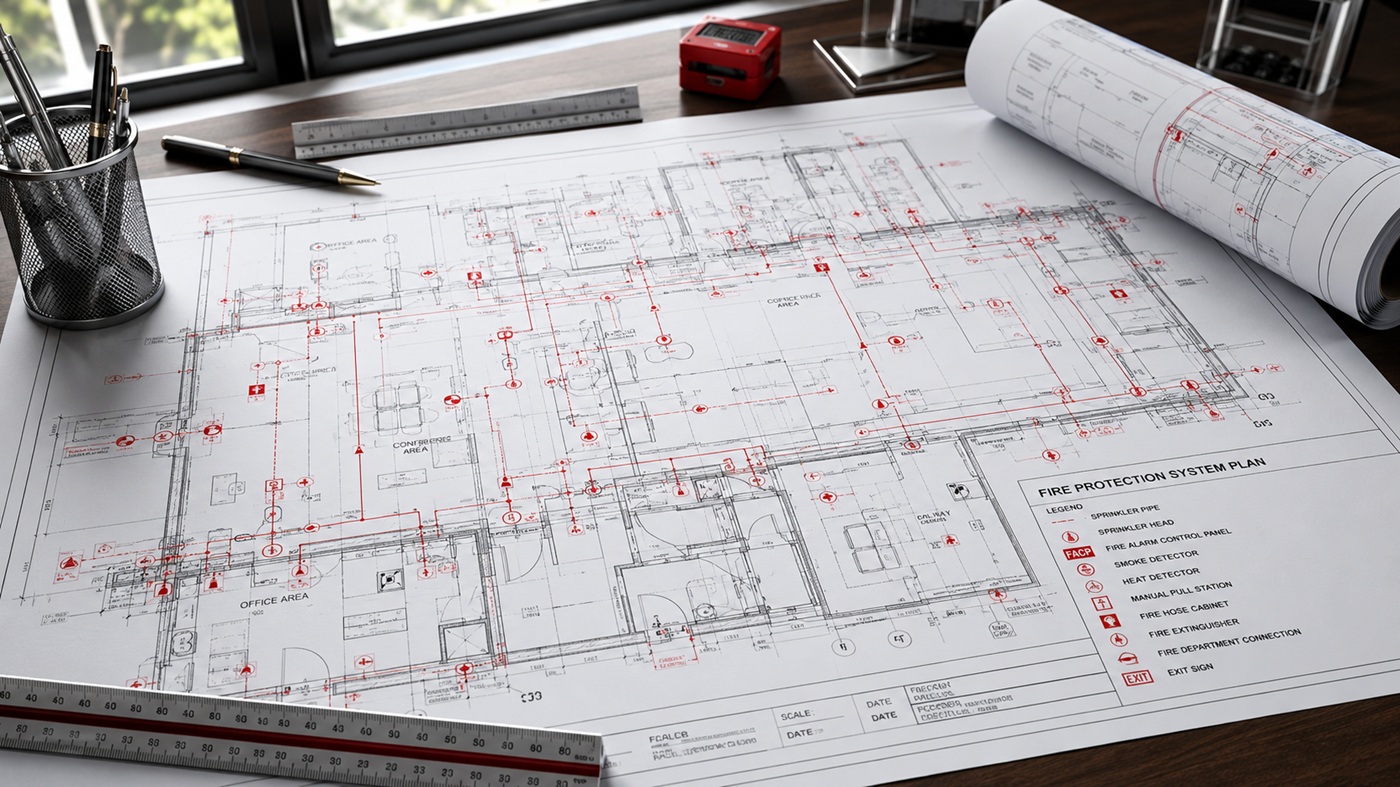

تُظهر مخططات نظام الحريق تصميم منظومة الحماية من الحريق داخل المبنى، وتوضح توزيع مكوناتها على المساحات، والطوابق، والمناطق التي تحتاج تغطية خاصة.
تحوّل هذه المخططات متطلبات الكود السعودي للحماية من الحريق إلى رسومات قابلة للتنفيذ والمراجعة. فهي توضّح مواقع أجهزة الإنذار والكشف، مسارات الأنابيب والكابلات، أقطار الشبكات، نقاط الإمداد، ومواقع المعدات الرئيسية، بحيث يستطيع المقاول تنفيذ الأعمال، وتستطيع الجهة المختصة مراجعة المطابقة قبل أو بعد التنفيذ.
وتُعد مخططات نظام الحريق جزءًا من حزمة مخططات السلامة التي قد تشمل أيضًا مسارات الإخلاء، ومخارج الطوارئ، ولوحات الإرشاد.
تركز مخططات نظام الحريق على أنظمة الكشف والإنذار والإطفاء: أين توضع الأجهزة، كيف تمتد الشبكات، وما المواصفات المطلوبة للتنفيذ. أما مخططات السلامة فتغطي نطاقًا أوسع، وقد تشمل مسارات الإخلاء، مخارج الطوارئ، لوحات الإرشاد، ونقاط التجمع بحسب متطلبات المشروع.
وبعبارة أوضح، مخطط أنظمة الحريق جزءًا من منظومة مخططات السلامة الكاملة، ويركز تحديدًا على المعدات والشبكات التي تكشف الحريق وتكافحه. ولفهم الإطار الهندسي الأعم للرسومات يمكن الرجوع إلى مقال أنواع المخططات الهندسية.

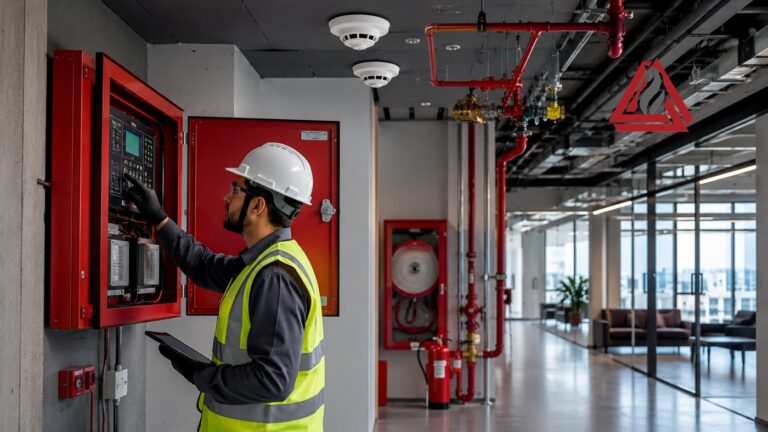

قد تحتاج بعض المنشآت، بحسب نوع النشاط ومتطلبات الجهة المختصة، إلى وجود عقد صيانة ساري لأنظمة الحريق ضمن إجراءات منصة سلامة أو إجراءات الترخيص والتجديد. ويُستخدم العقد عادةً لإثبات أن أنظمة السلامة ليست مركبة فقط، بل تتم متابعتها وفحصها بشكل دوري من جهة مختصة.
تختلف مخططات نظام الحريق حسب نوع النظام المطلوب داخل المنشأة. وفي كثير من المشاريع، يتم إعداد أكثر من مخطط ضمن حزمة واحدة، أبرزها:
يوضح هذا المخطط مواقع كاشفات الدخان والحرارة، نقاط الإنذار اليدوية، أجراس أو أجهزة التنبيه، لوحة التحكم، ومسارات كابلات الإنذار. ويُستخدم للتأكد من توزيع أجهزة الكشف والتنبيه بما يتناسب مع تقسيمات المبنى وطبيعة استخدامه.
يبيّن توزيع الرشاشات الآلية، شبكة الأنابيب وأقطارها، مواقع الصمامات، صناديق الحريق، نقاط الاختبار، وموقع مضخة الحريق ومصدر الإمداد بالمياه. ويساعد هذا المخطط على تنفيذ شبكة الإطفاء بطريقة متوافقة مع التصميم الفني للمبنى.
يُستخدم هذا النوع في المساحات التي تحتاج معالجة خاصة، مثل غرف الخوادم، غرف الكهرباء، بعض المستودعات، أو المناطق التي لا يناسبها الإطفاء بالماء. ويوضح المخطط مواقع الأسطوانات أو الخزانات، فوهات التفريغ، مناطق التغطية، وآلية تشغيل النظام.
وقد تُرفق مع مخططات نظام الحريق، بحسب طبيعة المشروع ومتطلبات الجهة المختصة، مخططات الإخلاء، مخارج الطوارئ، لوحات الإرشاد، ونقاط التجمع ضمن حزمة مخططات السلامة.
تتضمن مخططات نظام الحريق عادةً مجموعة من البيانات والعناصر التي تجعلها قابلة للتنفيذ والمراجعة، ومن أهمها:
تختلف مخططات نظام الحريق حسب نشاط المبنى، مساحته، عدد شاغليه، طبيعة المواد الموجودة فيه، ودرجة الخطورة. فكل منشأة تحتاج توزيعًا مختلفًا للأجهزة والشبكات، وقد تحتاج أنظمة خاصة بحسب الاستخدام.
توضح الأمثلة التالية كيف يتغير تصميم مخطط الحريق حسب النشاط:
لذلك، لا يمكن استخدام مخطط موحّد لجميع المباني، بل يُصمَّم المخطط خصيصًا وفق نشاط المنشأة وتصنيف الخطورة ومتطلبات الكود السعودي للحماية من الحريق. ويمكن الاطلاع على متطلبات كل نشاط في مقال دليل اشتراطات الدفاع المدني.
تستخدم مخططات نظام الحريق رموزًا هندسية لتمثيل مكونات النظام، مثل كاشف الدخان، وكاشف الحرارة، والرشاش، وصندوق الحريق، ونقطة الإنذار اليدوية، ولوحة التحكم.
تساعد هذه الرموز المهندس، المقاول، وفريق المراجعة على قراءة المخطط بسرعة وفهم مواقع الأجهزة والشبكات. لذلك يُرفق بالمخطط عادةً مفتاح توضيحي يشرح معنى كل رمز، حتى لا يحدث لبس أثناء التنفيذ أو المراجعة.
تحتاج كثير من المشاريع والمنشآت إلى تقديم مخططات نظام الحريق ضمن متطلبات السلامة والترخيص، لأنها تُستخدم كمرجع لمراجعة تصميم النظام ومدى توافقه مع الكود السعودي للحماية من الحريق ومتطلبات الجهة المختصة. بوابة سلامة التابعة للدفاع المدني تُستخدم لإصدار رخصة سلامة للمنشآت ذات السجلات التجارية، كما يوضح الدفاع المدني وجود مكاتب هندسية واستشارية وفنية في مجال الوقاية والحماية من الحريق.
قبل التنفيذ، تُستخدم المخططات لمراجعة التصميم والتأكد من مناسبة توزيع الأنظمة ومطابقتها للمتطلبات المعتمدة في المشروع. وبعد التنفيذ، تتم مقارنة الأعمال المنفذة بالمخططات المعتمدة أو المراجَعة مثل شهادة إنهاء التركيبات والتقارير الفنية الهندسية للتأكد من عدم وجود اختلافات تؤثر على السلامة أو إجراءات الترخيص.
وأي اختلاف واضح بين المخطط والتنفيذ، مثل تغيير مواقع الأجهزة أو مسارات الأنابيب أو مواصفات المعدات، قد يؤدي إلى ملاحظات تحتاج معالجة قبل استكمال الإجراءات.
تحتاج المنشأة إلى إعداد مخططات نظام الحريق أو تحديثها في حالات متعددة، مثل:
وفي هذه الحالات، يُفضَّل إعداد المخططات أو مراجعتها من جهة هندسية متخصصة في السلامة والحماية من الحريق، لضمان توافقها مع متطلبات المشروع والجهة المختصة.
تمر مخططات نظام الحريق بعدة مراحل قبل أن تصبح جاهزة للتنفيذ أو المراجعة:
يقدّم مكتب رَيـــدْ خدمة إعداد مخططات السلامة وأنظمة الحريق المعتمدة، بدءًا من دراسة المبنى ونوع النشاط، مرورًا بتصميم منظومة الإنذار والإطفاء، وصولًا إلى إعداد الرسومات والبيانات الفنية اللازمة للمراجعة والتقديم حسب متطلبات الجهة المختصة.
إذا كنت تعمل على إنشاء مبنى جديد، أو تعديل نظام قائم، أو تغيير نشاط منشأة، أو استكمال متطلبات الترخيص، يمكن لفريق مكتب ريـــد مساعدتك في إعداد أو تحديث مخططات نظام الحريق بما يتناسب مع طبيعة المنشأة ومتطلبات الكود السعودي للحماية من الحريق والجهات المختصة.
يركز مخطط أنظمة الحريق على الكشف والإنذار والإطفاء، مثل أجهزة الكشف، الرشاشات، شبكة الإطفاء، ومضخات الحريق. أما مخطط السلامة فيغطي نطاقًا أوسع قد يشمل مسارات الإخلاء، مخارج الطوارئ، لوحات الإرشاد، ونقاط التجمع.
قد تحتاج بعض المشاريع إلى تقديم مخططات نظام الحريق للمراجعة أو الاعتماد حسب نوع المنشأة ومتطلبات الجهة المختصة. وتُستخدم هذه المخططات قبل التنفيذ لمراجعة التصميم، وبعد التنفيذ لمطابقة الأعمال الفعلية مع ما تم تقديمه أو اعتماده.
تتضمن عادة مواقع أجهزة الإنذار والكشف، توزيع الرشاشات، شبكة الإطفاء وأقطار الأنابيب، مواقع المضخات وصناديق الحريق والطفايات، مسارات الكابلات والأنابيب، إضافة إلى الرموز والمفتاح التوضيحي Legend والبيانات الفنية اللازمة للتنفيذ.
تُعد عادة من قبل مكتب هندسي أو جهة متخصصة في السلامة والحماية من الحريق، لديها معرفة بمتطلبات الكود السعودي للحماية من الحريق ومتطلبات الجهة المختصة، حتى تكون المخططات قابلة للمراجعة والتنفيذ.
تحتاج إلى تحديث مخططات نظام الحريق عند تغيير نشاط المبنى، أو توسعته، أو تعديل أنظمة الإنذار أو الإطفاء، أو تغيير توزيع المساحات، أو عند وجود اختلاف بين المخطط السابق والتنفيذ الفعلي داخل المنشأة.
