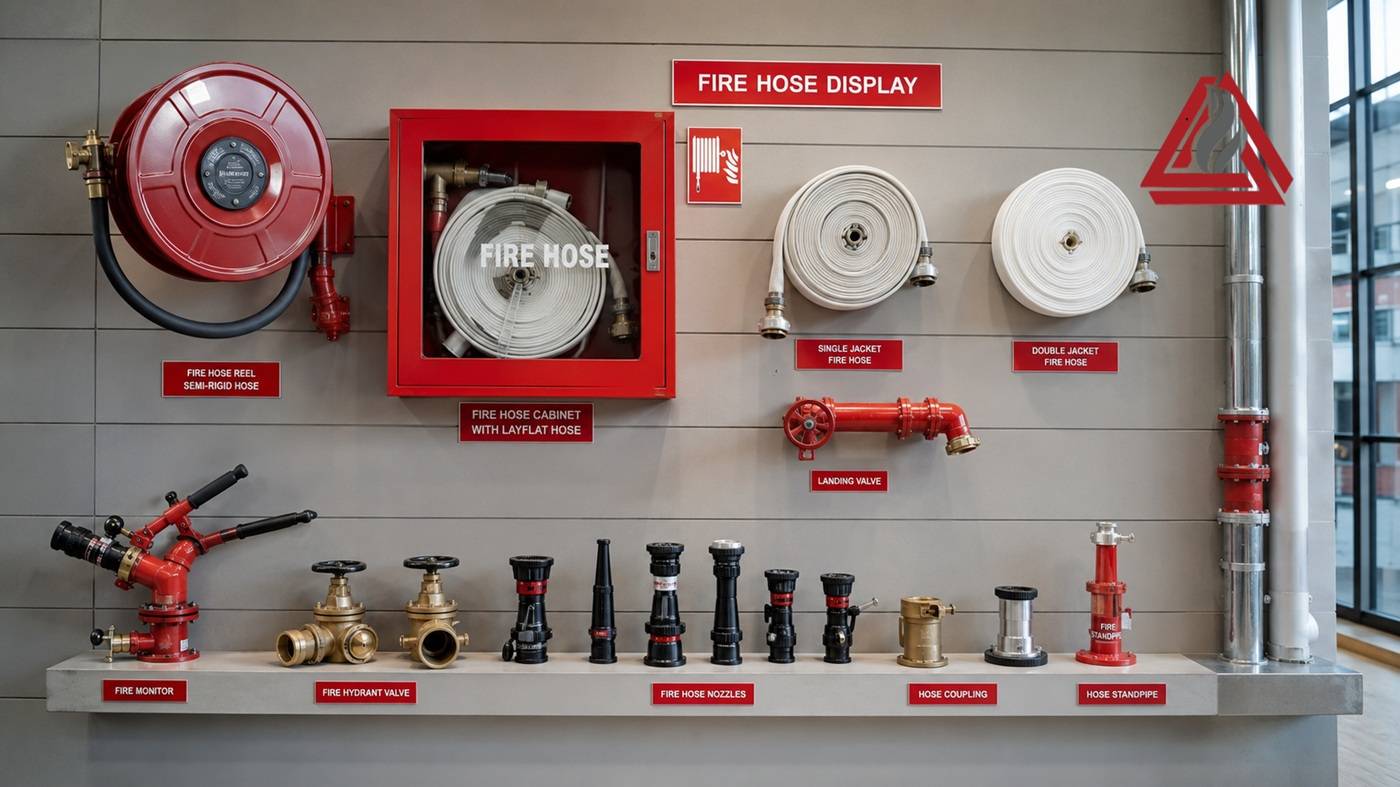

تنقسم خراطيم الحريق المستخدمة في المباني عادةً إلى نوعين رئيسيين: خرطوم بكرة الحريق “قطره 19 إلى 25 مم”، وهو خرطوم شبه صلب يُستخدم للتدخل السريع في بداية الحريق، ويمكن تشغيله بسهولة من قبل شخص واحد، وخرطوم صندوق الحريق “قطره 38 أو 64 مم”، وهو خرطوم مسطح يُفرد عند الاستخدام، ويُناسب المواقع التي تحتاج تدفق مياه أعلى مثل المصانع والمستودعات والمنشآت الأكبر.
ولا يقتصر التصنيف على طريقة الاستخدام فقط؛ إذ تختلف الخراطيم أيضًا حسب القطر، ومادة التصنيع، وعدد الطبقات، وضغط التشغيل، وطبيعة الموقع الذي سيتم تركيبها فيه.
لذلك لا يُنصح باختيار خرطوم الحريق بناءً على السعر أو المقاس فقط. يجب أن يكون النوع المستخدم متوافقًا مع متطلبات الكود السعودي للحماية من الحريق، ومع طبيعة تصميم شبكة الإطفاء داخل المبنى، من حيث القطر والطول وضغط المياه ومكان التركيب.
في هذا الدليل نوضح أنواع خراطيم الحريق المستخدمة في المباني، والفرق بين بكرة الحريق وخرطوم صندوق الحريق، وأهم المواصفات التي تساعدك على اختيار النوع المناسب قبل الشراء أو التركيب.
خرطوم الحريق هو أنبوب مرن مخصص لنقل المياه من شبكة الإطفاء أو مضخة الحريق إلى موقع الحريق، ويتم استخدامه مع فوهة إطفاء تساعد على توجيه المياه والتحكم في اندفاعها أثناء التعامل مع الحريق.
تحتاج كثير من المباني التجارية والصناعية والسكنية الكبيرة إلى خراطيم حريق ضمن أنظمة السلامة المعتمدة، لأنها تساعد على التدخل السريع قبل انتشار الحريق. كما تُعد من العناصر التي يتم فحصها عند إصدار أو تجديد ترخيص السلامة، خاصة من حيث سهولة الوصول، سلامة التركيب، وجاهزية الاستخدام.
تُركب خراطيم الحريق عادة داخل صناديق مثبتة على الجدران أو على بكرات واضحة وسهلة الوصول، بحيث يستطيع فريق السلامة أو الأشخاص المصرح لهم استخدامها بسرعة عند الحاجة.
يظهر الفرق الأساسي بين النوعين في طريقة الاستخدام ومعدل تدفق المياه. فخرطوم بكرة الحريق أسهل في التشغيل ومناسب للتدخل السريع، بينما يوفر خرطوم صندوق الحريق تدفقًا أعلى، لذلك يُستخدم غالبًا في المنشآت الأكبر أو المواقع التي تتطلب قدرة إطفاء أعلى.
خرطوم بكرة الحريق (Hose Reel)
يتكون خرطوم بكرة الحريق من خرطوم شبه صلب ملفوف على بكرة ثابتة، ويمكن سحبه بسرعة عند الحاجة. وتأتي بكرات الحريق عادة بأقطار شائعة بين 19 و25 مم، وبأطوال قد تصل إلى نحو 30 مترًا حسب مواصفات المشروع.
يمتاز هذا النوع بسهولة التشغيل؛ إذ يمكن فتح المحبس وسحب الخرطوم مباشرة للتعامل مع الحريق في بدايته. لذلك يُستخدم غالبًا في الأماكن التي تحتاج وسيلة إطفاء سريعة وسهلة الوصول، مثل:
خرطوم صندوق الحريق المسطح (Layflat Hose)
يكون خرطوم صندوق الحريق مطويًا بشكل مسطح داخل الصندوق، ولا يأخذ شكله الكامل إلا عند فرده ومرور المياه داخله أثناء الاستخدام.
تأتي أقطاره الشائعة غالبًا بين 38 مم و64 مم، ويوفر معدل تدفق أعلى من خرطوم البكرة، لذلك يناسب المواقع التي تحتاج قدرة إطفاء أكبر، مثل:
ويحتاج تشغيل هذا النوع عادة إلى أشخاص لديهم معرفة أساسية بطريقة فرد الخرطوم، توصيله، والتحكم بالفوهة أثناء الاستخدام.
تختلف خراطيم الحريق حسب مادة التصنيع وطبيعة الاستخدام. ومن أكثر المواد شيوعًا: المطاط، والخراطيم النسيجية المبطنة، وPVC. ويُختار النوع المناسب حسب بيئة العمل، معدل الاستخدام، درجة التعرض للاحتكاك، ومتطلبات المشروع.
تتميز الخراطيم المطاطية بالمرونة والمتانة ومقاومة الاحتكاك بدرجة جيدة، لذلك تُستخدم في بعض البيئات الصناعية، وفي أنواع مختلفة من بكرات الحريق حسب مواصفات النظام.
تُستخدم هذه الخراطيم كثيرًا داخل صناديق الحريق، وتتكون عادة من غلاف خارجي منسوج وبطانة داخلية تساعد على تحمل ضغط المياه. وتمتاز بأنها تجمع بين المرونة، سهولة الفرد، والقدرة على تحمل الاستخدام المتكرر.
تتميز خراطيم PVC بخفة الوزن وسهولة التعامل معها، وقد تكون أقل تكلفة من بعض الأنواع الأخرى. لكنها لا تناسب كل البيئات، خصوصًا المواقع التي تتطلب مقاومة عالية للحرارة أو الاحتكاك أو الاستخدام الشاق، لذلك تُستخدم غالبًا في التطبيقات الأقل خطورة وحسب اعتماد المشروع.
تُصنّف بعض خراطيم الحريق حسب عدد الطبقات أو الأغلفة المستخدمة في التصنيع. وكلما زادت طبقات الخرطوم، زادت قدرته غالبًا على تحمل الضغط، الاحتكاك، والاستخدام المتكرر، مع الأخذ في الاعتبار أن الاختيار النهائي يعتمد على مواصفات النظام وبيئة التركيب.
الخرطوم بطبقة واحدة (Single Jacket)
الخرطوم بطبقتين (Double Jacket)
| النوع | القطر الشائع | الطول المعتاد | الاستخدام الأنسب |
|---|---|---|---|
| خرطوم بكرة الحريق | 19 إلى 25 مم | حتى 30 مترًا | مكاتب ومحلات وممرات |
| خرطوم صندوق الحريق | 38 مم (1.5 بوصة) | 15 إلى 30 مترًا | مبانٍ متوسطة الخطورة |
| خرطوم صندوق عالي التدفق | 64 مم (2.5 بوصة) | 15 إلى 30 مترًا | مصانع ومستودعات |
لا يعني القطر الأكبر دائمًا أداءً أفضل، لذلك يجب أن يتوافق قطر الخرطوم مع تصميم شبكة الإطفاء، وضغط مضخة الحريق، وقدرة المضخة. فاختيار قطر أكبر من قدرة الشبكة قد يؤدي إلى ضعف الأداء بدل تحسينه.
قبل شراء خراطيم الحريق أو اعتمادها ضمن المشروع، لا تكتفِ بالسؤال عن السعر أو المقاس. راجع النقاط التالية أولًا:
ولا يتم تقييم الخرطوم كقطعة منفصلة عن نظام مكافحة الحريق، فقد يكون الخرطوم جيدًا من حيث التصنيع، لكنه غير مناسب إذا لم يتوافق مع الصندوق والمحابس و الفوهة وضغط الشبكة ومضخة الحريق.
عند التفتيش، لا يتم النظر إلى نوع الخرطوم فقط، بل إلى جاهزيته وموقعه وطريقة تركيبه داخل المنشأة. لذلك يتم التركيز عادة على نقاط مثل:
ولفهم منظومة الحريق بشكل أشمل، يمكنك الرجوع إلى دليل الكود السعودي للحماية من الحريق وإلى خدمة تصميم مخططات السلامة المعتمدة التي يقدمها مكتب رَيـــدْ، حيث يمكن لفريق المكتب مساعدتك في مراجعة المتطلبات وتجهيز الحل المناسب حسب طبيعة المنشأة.
يساعدك الاختيار الصحيح على تجنب ملاحظات التفتيش وضمان جاهزية النظام عند الحاجة، ويمكن حصر القرار في أربع نقاط رئيسية:
1. تحديد طبيعة النشاط ودرجة الخطورة
تختلف متطلبات خراطيم الحريق بين مكتب إداري، أو محل تجاري، أو مستودع، أو مصنع. فكلما زادت درجة الخطورة أو مساحة الموقع أو طبيعة المواد المخزنة، زادت الحاجة إلى مواصفات أعلى في الخرطوم ونظام الإطفاء.
2. تحديد المستخدم المتوقع
إذا كان الخرطوم مخصصًا للتدخل الأولي من أشخاص غير متخصصين أو فريق سلامة داخلي، فقد تكون بكرة الحريق خيارًا أسهل في التشغيل. أما خراطيم الصندوق فتحتاج عادة إلى معرفة أفضل بطريقة الفرد، والتوصيل، والتحكم بالفوهة.
3. مطابقة القطر مع قدرة الشبكة
لا يكفي اختيار خرطوم أكبر قطرًا، فيجب أن يكون القطر متوافقًا مع ضغط الشبكة، وقدرة مضخة الحريق، ومعدل التدفق المطلوب، حتى يعمل النظام بكفاءة عند الاستخدام.
4. التحقق من الاعتماد
قبل اعتماد أي خرطوم، تأكد من مطابقته للمواصفات المطلوبة في المشروع، ومن توافقه مع الصندوق والفوهة والمحبس، وضغط شبكة الإطفاء. فهذا يقلل احتمالية ظهور ملاحظات أثناء الفحص أو التفتيش.
وفي جميع الأحوال، لا يُنصح بالتعامل مع خرطوم الحريق كقطعة مستقلة. فالخرطوم يعمل ضمن منظومة كاملة تشمل شبكة الإطفاء، والمضخة، والمحابس، والصناديق، والفوهات، وبرنامج الصيانة الدورية.
تحتاج خراطيم الحريق إلى فحص دوري للتأكد من جاهزيتها وقت الطوارئ، ويشمل ذلك:
وتساعد الصيانة الوقائية الدورية لأنظمة مكافحة الحريق على اكتشاف المشكلات قبل التفتيش أو قبل حدوث طارئ، بدل اكتشافها في اللحظة التي تحتاج فيها المنشأة إلى الخرطوم فعليًا.
يوفر مكتب رَيـــدْ حلول توريد وتجهيز معدات السلامة والحماية من الحريق، بما في ذلك صناديق الحريق المجهزة بالخراطيم، والفوهات، والمحابس المناسبة لمتطلبات المشروع والاشتراطات الفنية المعمول بها.
إذا لم تكن متأكدًا من نوع خرطوم الحريق المناسب لمنشأتك، يمكن لفريق مكتب رَيـــدْ مساعدتك في مراجعة متطلبات الموقع، واختيار النوع المناسب، وتجهيز صناديق الحريق بما يتوافق مع الكود السعودي للحماية من الحريق ومتطلبات الجهات المختصة.
خرطوم بكرة الحريق شبه صلب وأسهل في التشغيل، قطره بين 19 و25 مم، لذلك يناسب التدخل السريع في بعض المكاتب والمحلات والممرات. أما خرطوم صندوق الحريق فيكون مسطحًا وأكبر قطرًا عادة، ويوفر تدفق مياه أعلى للمنشآت التي تحتاج قدرة إطفاء أكبر.
لا توجد مادة واحدة مناسبة لكل الحالات. يعتمد الاختيار على بيئة التركيب، ضغط التشغيل، معدل الاستخدام، ومتطلبات المشروع. تُستخدم الخراطيم النسيجية المبطنة كثيرًا في صناديق الحريق، بينما تناسب الخراطيم المطاطية بعض البيئات الصناعية، وقد تناسب خراطيم PVC التطبيقات الأقل خطورة.
يعتمد المطلوب على نوع المنشأة، درجة الخطورة، وتصميم نظام الإطفاء المعتمد، والأهم أن يكون الخرطوم ومكوناته متوافقة مع الكود السعودي للحماية من الحريق، ومناسبة لضغط الشبكة ومتطلبات المشروع.
تأتي بكرات الحريق غالبًا بأقطار شائعة بين 19 و25 مم وبأطوال قد تصل إلى 30 مترًا، بينما تأتي خراطيم صناديق الحريق عادة بأقطار 38 أو 64 مم وبأطوال بين 15 و30 مترًا. ويظل الاختيار النهائي مرتبطًا بتصميم شبكة الإطفاء ومتطلبات المشروع.
تُفحص خراطيم الحريق ضمن برنامج الصيانة الوقائية المعتمد للمنشأة، ويشمل ذلك فحص جسم الخرطوم، الوصلات، الفوهات، سهولة الوصول، وعدم وجود تسريب أو تلف. أما اختبارات الضغط فتُجرى وفق الجدول الفني المعتمد للصيانة.
